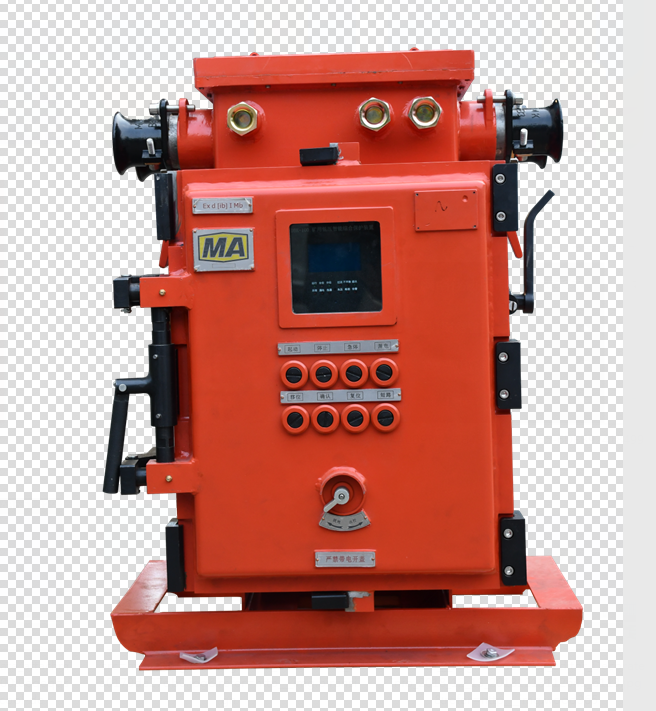

防爆配電箱屬于配電系統中的末端配電設備，為危險環境工業用電起到控制和保護的作用。

一、高低壓防爆配電箱工藝流程：

基礎驗收;設備開箱檢驗;設備二次搬運;變壓器就位;附件安裝及接線;交接試驗;試運前檢查;試運行;交工驗收

二、高低壓防爆配電箱安裝：

安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全。

A、高低壓防爆配電箱安裝固定：

①配電箱運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄；

②根據施工圖的布置，按順序將開關箱放在基礎型鋼上。成列箱就位后，先找正兩端的箱，再在箱下至上三分之二高的位置繃上小線，逐臺找正，以箱面為標準。找正時采用0.5mm墊片進行調整，每處墊片zui多不能超過三片；

③就位找正后，按箱固定螺孔尺寸進行固定，箱體與箱體、箱體與側擋板均用鍍鋅螺絲連接。高、低壓開關箱與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，箱前、箱后均用1200mm×10mm（寬×厚）絕緣滿鋪；

④開關箱其相鄰兩箱頂部水平度偏差不大于2mm，全部箱頂部水平偏差不大于5mm，其相鄰兩箱邊不平度不大于1mm，全部箱面不平度不大于5mm，箱間接縫不大于2mm；

⑤設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。箱內接線完畢，用吸塵器清除箱內雜物，保持設備內外清潔，準確標識設備位號、回路號；

配電箱安裝完成后，安裝箱上方的的橋架。配電箱進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與箱內接地母排用專用接地線可靠接地。橋架與防爆配電箱（箱）連接處采用橡膠板連接，以保護導線和電纜，橋架與配電箱連接見圖。

B:高低壓防爆配電箱二次回路接線：

配電箱在出廠前應完成箱內二次回路接線及相關檢測試驗。配電箱設備到現場后，要在甲方現場工程師和監理的監督指導下及時組織驗收，相關技術文件要齊全，配電箱包裝及密封良好，各元件齊全完好，接線可靠。配電箱安裝固定后，要逐臺對配電箱的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于１MΩ。所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，燙錫時應采用中性焊劑。

C:高低壓防爆配電箱交接試驗：

配電箱的交接試驗詳見后述調試和送電部分。

D:高低壓防爆配電箱其它要求：

①抽屜式開關箱安裝還要符合下列要求：

a、抽屜推拉靈活輕便，無卡阻、碰撞現象；

b、動觸頭與靜觸頭的中心線一致，觸頭接觸緊密；

c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確可靠，保證斷路器分閘后，隔離觸頭才能分開；

d、抽屜與箱體間的接地觸頭接觸緊密；當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。

②配電箱二次回路絕緣檢測前，仔細核對設計圖紙，箱內的易損元件應事先拆卸；

③配電箱的安裝過程中應保證漆層完整，無損傷，箱內照明齊全；

④變電室內設備外殼均需良好接地。

一般防爆配電箱接線，都是需要專業的電工師傅進行操作，因為他們不僅是專業的，還有專業的防護措施設備等。所以非特殊情況zui好還是不要自己去修理或安裝配電箱，因為電是不好玩的，需要謹慎小心。尤其注意在安裝戶內配電箱接線的時候，千萬不要忘記關閉家里的總電閘，因為安全是zui重要的。
